Suunnittelupalveluja yli 15 vuoden kokemuksella
Vahvuutemme on nykyaikaisen insinööriosaamisen ja pitkäaikaisen kokemuksen yhdistyminen koneensuunnittelussa ja –rakennuksessa. Hyödynnämme toiminnassamme modernia teknologiaa ja uusimpia ohjelmistoja. Tuotamme suunnitteluaineistoa yksinkertaisimmista mallinnus- ja teknisen piirustuksen tehtävistä laajempiin ja haastavampiin kokonaisuuksiin.
Suunnitteluprojekteja eri aloilta
Olemme toteuttaneet mekaniikkasuunnitteluprojekteja mm. sellu- ja kemianteollisuuteen, sähkömoottori- ja turbokoneprojekteihin, kaivinkoneteollisuuteen, konepajoille sekä oppilaitoksille.
Toteutamme tarvittaessa kaikki tuotekehityksen vaiheet esisuunnittelusta detaljisuunnitteluun, valmistuspiirustuksiin ja aina prototyypin rakentamiseen ja testaamiseen asti yhdessä valmistuksen kanssa. Tarjoamme sekä kiinteähintaisia projektikokonaisuuksia, että tuntiveloitukseen perustuvaa suunnittelualihankintaa.
Pääsuunnitteluohjelmamme on Autodesk Inventor Professional ja tuotehallintaan käytössämme on Vault Professional PDM. Käytössämme on myös useita muita Autodeskin ohjelmia. Pyrimme joustamaan asiakastarpeen mukaan ja teemme suunnittelua myös muilla suunnitteluohjelmilla kuten Solidworksillä.
3D-mallien ja teknisten piirustusten lisäksi tuotamme teknisiä asiakirjoja kuten käyttö- ja huolto-ohjeita sekä turvallisuusmääräyksiä. Laadimme tarvittavat asiakirjat laitteiden CE-merkintää varten. Tuemme asiakkaitamme konedirektiivin mukaisessa vaarojen tunnistuksessa ja riskianalyysien laatimisessa.
Sellu- ja kemianteollisuus
Olemme toteuttaneet satoja suunnitteluprojekteja sellu- ja kemianteollisuuteen. Suurimpana asiakkaanamme on sellutehtaita toimittava Andritz Oy, jolle teemme sellun valmistusprosessin eri vaiheisiin liittyvien koneiden, laitteiden ja rakenteiden muutossuunnittelua. Laitteet ovat usein suurikokoisia keittimiä, imeyttimiä, säiliöitä, purkaimia jne.
Muita sellu- ja kemianteollisuuden asiakkaitamme ovat mm. Veolia Aquaflow Oy ja Yara. Toteutamme heille samantyyppisiä projekteja, kuin Andritzille. Projekteihin liittyy usein myös lujuuslaskentaa ja olemassa olevien laitteiden laserkeilaamista lähtökartoitusta varten.
Sähkömoottorit ja suurnopeuskoneet
Erityisosaamisemme on sellu- ja kemianteollisuuden lisäksi sähkömoottorit sekä pyörivät suurnopeuskoneet eli turbokoneet. Olemme suunnitelleet erilaisia sähkömoottoreita, generaattoreita ja sentrifugaalisia kompressoreita. Meillä on kokemusta ja ymmärrystä roottoridynamiikasta sekä mm. laakeroinnin, siipipyörien, voluuttien, jäähdytysratkaisujen, tiivisteiden ja virtauksien suunnittelusta ja teknisestä laskennasta.
Olemme tehneet mekaniikkasuunnittelua mm. Lappeenrannan yliopiston sähkömoottorien tuotekehitysprojekteihin sekä Apugeniuksen innovatiiviseen turbiini-kompressoriin perustuvaan turbogeneraattoriin. Olemme lisäksi tehneet muita pieniä suunnittelu- lujuuslaskenta- ja skannausprojekteja Lappeenrantalaisille suurnopeuskoneiden parissa työskenteleville yrityksille.
Prototyypit ja tuotekehitysprojektit
Olemme tunnettuja innovatiivisuudestamme. Historiamme aikana olemme toimittaneet erilaisia prototyyppejä mm. maanrakennus-, sellu- ja paperi-, kemian- ja komposiittiteollisuudessa toimiville asiakkaille.
Toimitamme konedirektiivin alaiset laitteet CE merkittyinä tai tuemme asiakkaitamme CE vaatimusten mukaisten velvoitteiden noudattamisessa.
Tuotamme asiakkaillemme kuvat patenttihakemuksiin, rahoittajille tai markkinointitarkoituksiin.

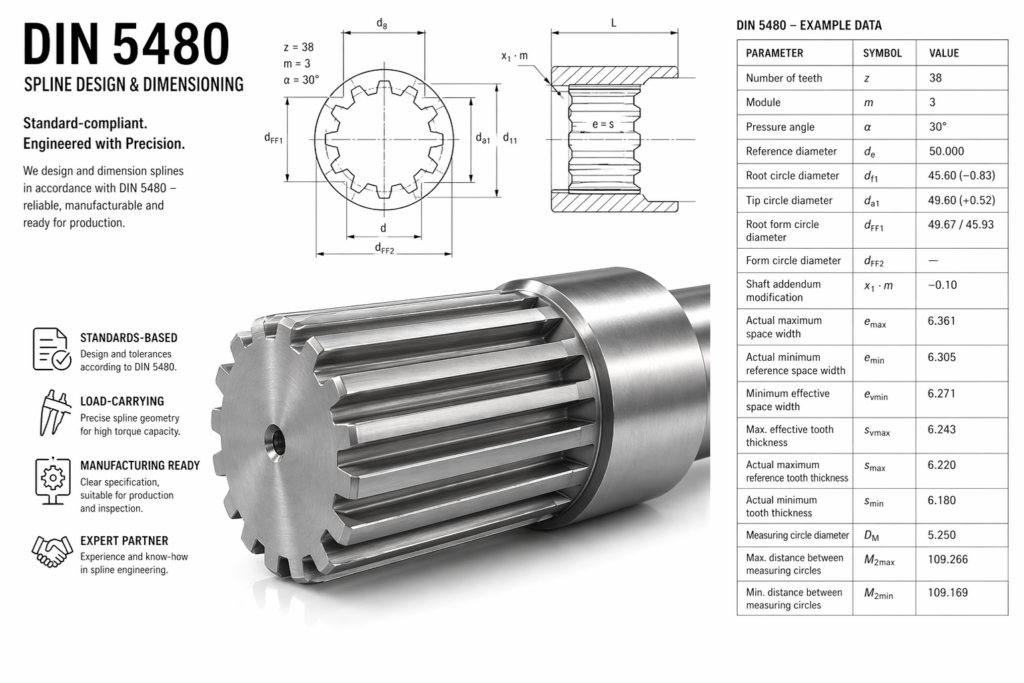

Spline-uritusten mitoitus
Olemme toteuttaneet useita spline- ja uritusmitoituksia eri käyttökohteisiin. Suunnittelemme ja mitoittamme ura-akselit ja navat standardin DIN 5480 mukaisesti sekä huomioimme jo suunnitteluvaiheessa kuormituksen, valmistettavuuden, toleranssit ja yhteensopivuuden vastakappaleiden kanssa.
Meillä on käytössä työkalut ja osaaminen uritusten geometrian määrittämiseen, tolerointiin ja mitoituksen tarkistamiseen. Tarjoamme apua niin yksittäisten liitosratkaisujen suunnitteluun kuin laajempien voimansiirtoratkaisujen kehitykseen, kun tarvitaan varmaa ja standardinmukaista spline-osaamista.

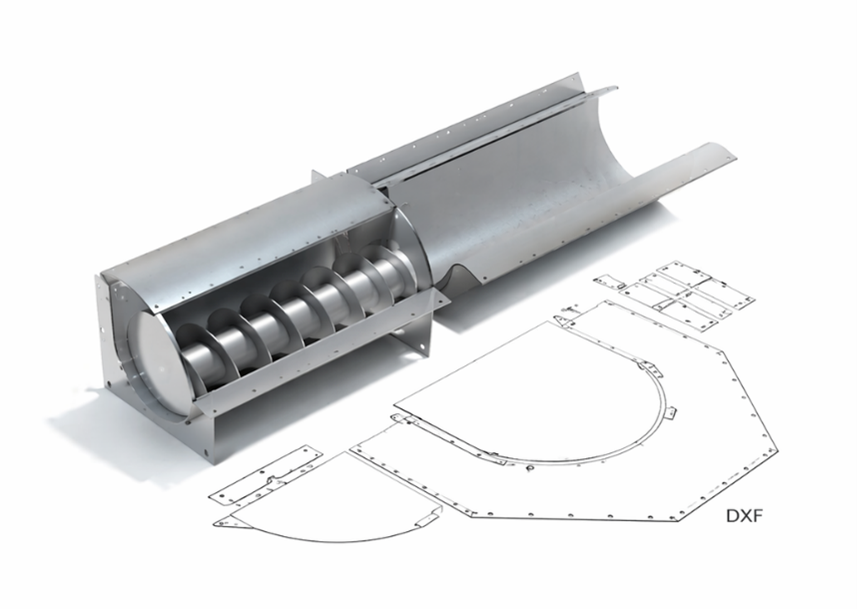

Levyosien levitykset
Olemme toteuttaneet useita levyosien levityksiä erilaisista rakenneosista. Käytössämme on tyypillisten CAD-suunnitteluohjelmien ohutlevymoduulien lisäksi AutoPol, jonka avulla pystymme levittämään myös ei-levittyviä osia, kuten kuljetusruuvien kierteitä.
Toimitamme levitysgeometriat tyypillisesti DXF-muodossa ja varmistamme, että levityksissä huomioidaan materiaalien vaatimukset, taivutussuunnat, sallitut muodonmuutokset sekä tarvittavat työvarat valmistusta varten.

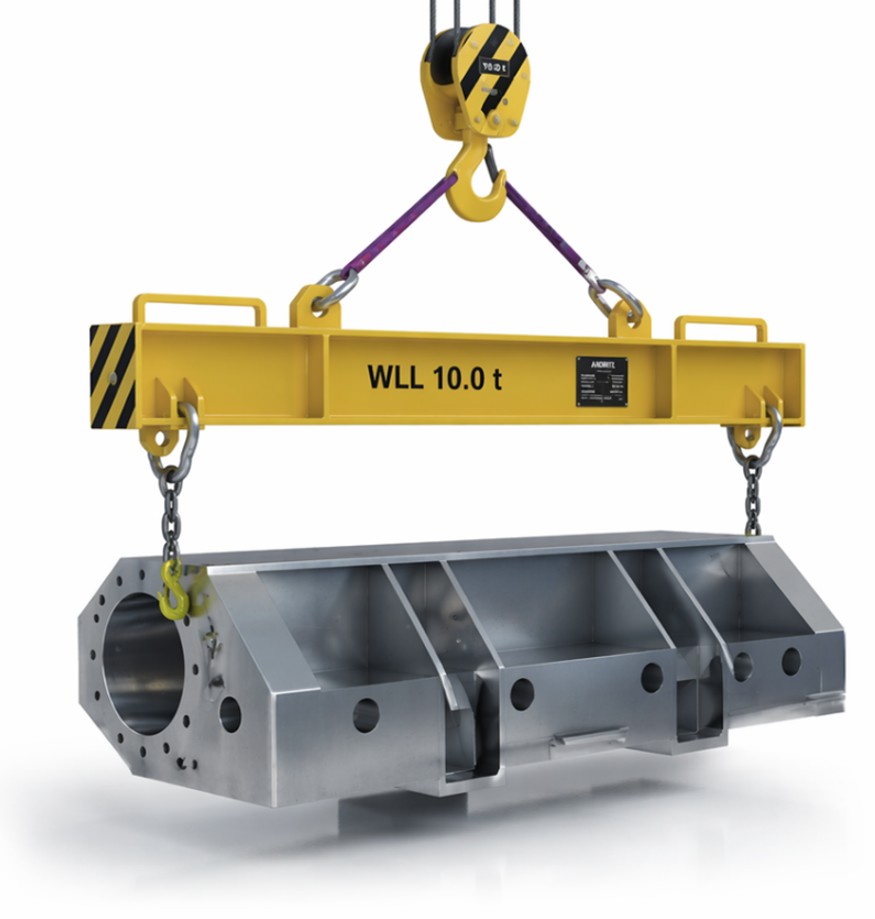

Nostoapuvälineiden suunnittelu
Olemme suunnitelleet useita erilaisia räätälöityjä nostoapuvälineitä standardin SFS-EN 13155 mukaisesti. Suunnittelemme ratkaisut turvalliseen ja tehokkaaseen nostamiseen, aina yksittäiskappaleista monimutkaisiin kokonaisuuksiin.
Toimitukselle sisältää tyypillisesti suunnittelun, lujuuslaskennan, riskienarvioinnin sekä vaatimustenmukaisuusdokumentit. Huomioimme käytön olosuhteet, kuormitukset ja asiakkaan erityisvaatimukset koko suunnitteluprosessin ajan.
Roottorin dynaaminen suunnittelu
Turbo- ja suurnopeuskoneiden suunnittelussa on olennaista ymmärtää roottorikokonaisuuden dynaaminen käyttäytyminen. Ennen valmistusta ja empiiristä testausta, roottorikokoonpano voidaan suhteellisen tarkasti mallintaa ja simuloida sen käyttäytymistä eri nopeuksissa. Voidaan esimerkiksi laskea roottorin haitallista resonanssia aiheuttavat kriittiset taajuudet ja niiden epätasapainovasteet sekä pyrkiä tarvittaessa tekemään muutoksia, jotta käyttönopeudet eivät risteä niiden kanssa.
Juoksupyörät, jotka siirtävät nestettä tai kaasua aksiaalisuunnasta radiaalisuuntaan tai toisin päin, luovat aina aksiaalivoimia. Aksiaalivoimat voidaan myös laskea suunnitteluvaiheessa ja tehdä tarvittavia toimenpiteitä niiden tasapainottamiseksi, huomoiden mahdolliset laakereiden esikiristysvoimat.

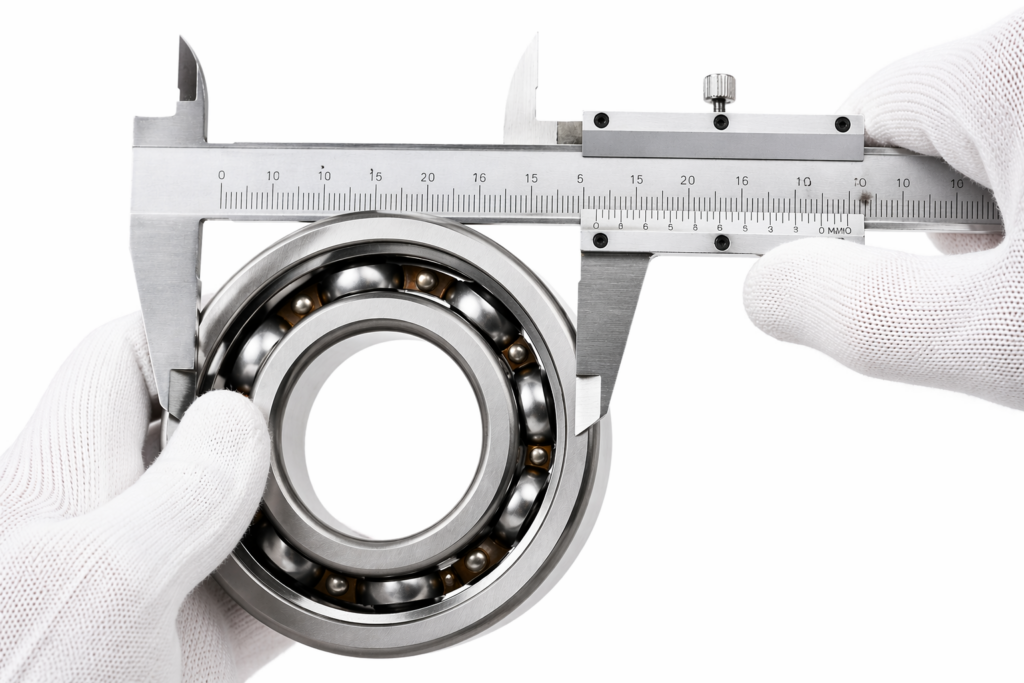

Laakerien valinta
Turbo- ja suurnopeuskoneiden suunnittelussa laakereiden valitseminen on yksi kriittisimmistä päätöksistä. Laakerit valitaan yleensä nopeuden, kuorman, jäykkyyden, tarkkuuden, käyttöiän ja tietenkin rahan perusteella.
Laakerivalinnassa roottori voidaan myös simuloida erityisiä ohjelmistoja hyödyntäen ja laskea analyyttisesti käyttöikä. Pohdimme myös mahdollisen laakereiden voiteluöljyn, sen määrän ja voitelunopeuden.

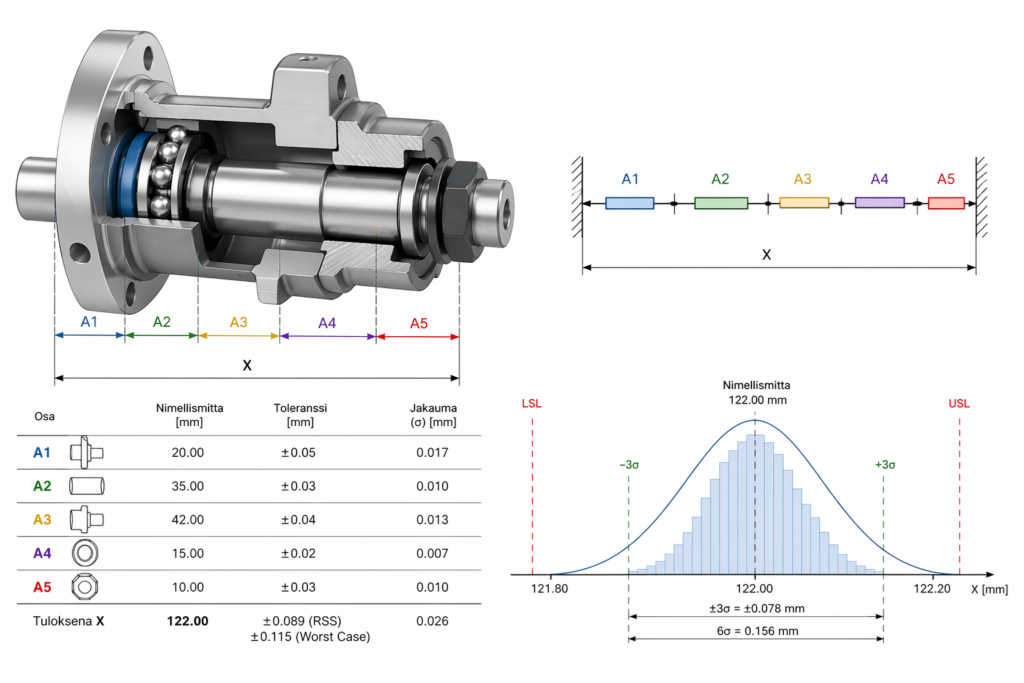

Toleranssiketjuanalyysit
Todennäköisyyksien ymmärtäminen konesuunnittelussa tuo suoria säästöjä. Usein konesuunnittelussa mennään ns. ”worst-case” scenarion mukaan, kun määritellään toleransseja, eikä sallita edes hyvin pientä teoreettista mahdollisuutta failureen, vaikka tällä säästäisi paljon rahaa. Mitä pidempi toleranssiketju on, sitä tärkeämpää on ymmärtää todennäköisyyksiä. Käytämme Root Sum Squared ja Six Sigma -menetelmiä toleranssiketjujen todennäköisyyslaskennassa.
👉 Lue lisää täältä.
